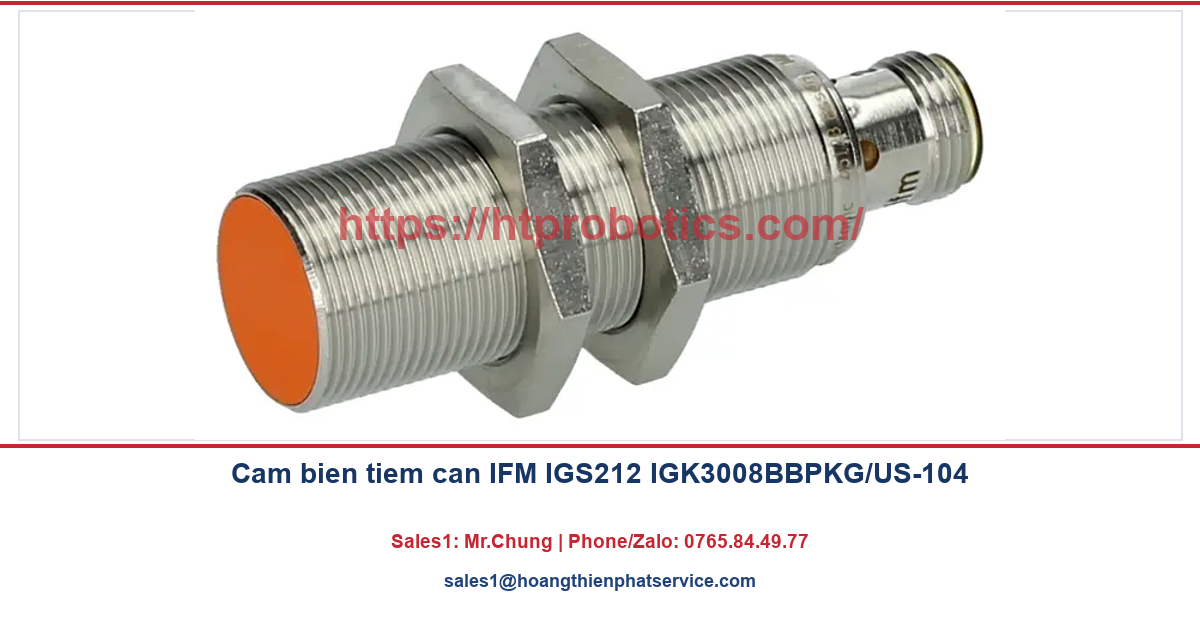

Cảm biến tiệm cận IFM IGS212 IGK3008BBPKG/US-104 là cảm biến được nhận diện theo mã đặt hàng IGK3008BBPKG/US-104. Dưới đây là thông số kỹ thuật đã đối chiếu từ tài liệu IFM, ứng dụng phù hợp và các điểm cần kiểm tra trước khi thay thế.
Mục lục
Tổng quan Cảm biến tiệm cận IFM IGS212 IGK3008BBPKG/US-104
Cảm biến tiệm cận được dùng để biến trạng thái hiện diện hoặc vị trí của vật thể thành tín hiệu điện cho PLC, rơ le hay bộ điều khiển. Mã trên nhãn quyết định nguyên lý phát hiện, kiểu ngõ ra, khoảng cách, kích thước ren, kiểu đấu nối và điều kiện môi trường. Vì vậy không nên thay chỉ theo hình dạng thân hoặc cùng cỡ ren.
Với mã IGK3008BBPKG/US-104, cần xác nhận điện áp cấp, kiểu PNP/NPN, trạng thái NO/NC, loại đầu nối hoặc dây, khoảng cách làm việc và vị trí lắp. Việc lắp quá gần kim loại nền, đấu nhầm chân hoặc thay đổi cự ly thực tế có thể gây tín hiệu sai dù cảm biến vẫn sáng đèn báo.
Thông số kỹ thuật Cảm biến tiệm cận IFM IGS212 IGK3008BBPKG/US-104
| Model / SKU | Thông số kỹ thuật | Ứng dụng |
|---|---|---|
| IGK3008BBPKG/US-104 | Cảm biến cảm ứng PNP, ngõ ra thường mở; khoảng cách phát hiện 8 mm, thân ren M18 x 1 dài 70 mm, đầu nối M12 3 chân mạ vàng. Điện áp 10-30 VDC, dòng tiêu thụ dưới 10 mA, tải 100 mA, tần số 400 Hz, IP67 và nhiệt độ -25 đến 70 °C. | Nhận biết vị trí cơ khí trong máy gia công, băng tải, cơ cấu nâng hạ và hệ thống tự động hóa yêu cầu thân M18 dài hơn. |
Khoảng cách danh định trong catalogue là cơ sở nhận diện, còn khoảng cách vận hành thực tế phụ thuộc vật liệu mục tiêu, kiểu lắp chìm/không chìm, bề mặt kim loại và nhiễu điện. Cần giữ khoảng hở theo hướng dẫn của IFM và kiểm tra lại tín hiệu tại đầu vào điều khiển sau khi thay.
Ứng dụng cụ thể
Nhận biết vị trí cơ khí trong máy gia công, băng tải, cơ cấu nâng hạ và hệ thống tự động hóa yêu cầu thân M18 dài hơn. Trước khi chạy máy, nên kiểm tra độ chắc cơ khí, hướng mặt cảm biến, bán kính uốn của dây, độ kín đầu nối và tiếp địa theo thiết kế tủ điện. Khi cảm biến được dùng trong mạch an toàn, chỉ thay thế theo sơ đồ được phê duyệt và thử chức năng theo quy trình của máy.
Để hỗ trợ bảo trì về sau, hãy lưu ảnh nhãn, vị trí lắp, tín hiệu đầu vào PLC và điều kiện môi trường. Những dữ liệu này quan trọng hơn việc suy luận từ tên dòng vì các biến thể cùng series có thể khác chiều dài thân, đầu nối hoặc tính năng bảo vệ.
Đối chiếu trước khi thay
Đối chiếu toàn bộ mã IGK3008BBPKG/US-104, nguyên lý cảm biến, nguồn cấp, kiểu ngõ ra, trạng thái chuyển mạch, khoảng cách phát hiện, ren/kích thước, kiểu lắp, đầu nối hoặc chiều dài cáp, IP và nhiệt độ. Nếu bất kỳ ký tự nào trên nhãn khác với mã trong bài, hãy ưu tiên nhãn thực tế và catalogue chính hãng.
Thông số tham khảo tại trang/tài liệu IFM của IGS212.
Để so sánh cấu hình M12 và M18 trong cùng nguyên lý cảm ứng, xem Cảm biến tiệm cận IFM: IGS290, IFS707, IGS204 và IGS212.
Sản phẩm tương tự
Không thay thế trực tiếp chỉ vì cùng thương hiệu. Cảm biến cùng nhóm có thể khác khoảng cách 7 mm hoặc 8 mm, kiểu dây hay đầu nối, chiều dài thân và cấp bảo vệ. Hãy dùng liên kết nội bộ ở trên để đối chiếu đúng nhóm trước khi chọn mã.
