Khớp nối quay Deublin: model 1109, 1205, 157 và 1890 tổng hợp các model/SKU đã xác minh từ hồ sơ năm 2025 và liên kết đến từng bài model. Trang này hỗ trợ tra cứu nhanh khi cần thay thế, chuẩn hóa danh mục dự phòng hoặc gửi yêu cầu báo giá đúng cấu hình.
Mục lục
Tổng quan khớp nối quay deublin
Khớp nối quay Deublin có nhiều cấu hình khác nhau, vì vậy phần tên dòng chỉ là điểm bắt đầu. Khi lựa chọn cần dựa vào toàn bộ mã, kích thước lắp, thông số vận hành, phụ kiện và điều kiện làm việc. Các model dưới đây được giữ riêng để tránh gộp sai biến thể.
Trong một hệ thống đang chạy, việc thay nhầm một hậu tố nhỏ có thể làm khác tỷ số truyền, đường kính trục, hướng ren, cổng nối, môi chất hoặc giới hạn áp suất. Nên ghi nhận cả ảnh name plate, ảnh vị trí lắp và các thông số vận hành trước khi tháo thiết bị cũ.
Model / SKU, thông số kỹ thuật và ứng dụng
| Model / SKU | Thông số kỹ thuật | Ứng dụng |
|---|---|---|
| 1109-044-212 | Một đường cho dung dịch làm mát hoặc MQL; rotor M16x1.5 LH, cổng cấp 1/4 in PT, lưu lượng coolant tối đa 24,3 l/min, áp suất 140 bar và nhiệt độ 71 °C. | Cấp dung dịch làm mát hoặc MQL cho trục chính máy công cụ; cần kiểm tra chiều ren trái, chuẩn cổng và chất lỏng sử dụng. |
| 157-249-738 | Khớp nối quay tự đỡ cho nước; rotor M20x1.5 RH, cổng cấp G 1/2, lưu lượng nước tối đa 26,9 l/min, áp suất 10 bar, nhiệt độ 93 °C. | Cấp nước cho cụm quay; cần đối chiếu ren rotor, cổng cấp G 1/2 và điều kiện nước thực tế. |
| 157-016-738 | Khớp nối quay tự đỡ cho nước; rotor M20x1.5 RH, cổng cấp 1/2 in NPT, lưu lượng nước tối đa 26,9 l/min, áp suất 10 bar, nhiệt độ 93 °C. | Cấp nước cho cụm quay có cổng 1/2 in NPT; không thay bằng biến thể G 1/2 khi chưa xác nhận chuẩn ren. |
| 1205-000-003 | Một đường, rotor và cổng cấp 1/2 in NPT; dùng khí, dầu thủy lực hoặc chân không. Giới hạn tham khảo: khí 10 bar, dầu thủy lực 51,7 bar, chân không -0,95 bar; nhiệt độ tối đa 121 °C. | Cấp khí, dầu thủy lực hoặc chân không cho cụm quay; cần xác nhận môi chất, áp suất và chiều quay của rotor. |
| 1890-560 | Khớp nối quay hai đường tốc độ thấp; rotor G 1-1/2 RH, cổng cấp 3/4 in NPT. Dùng khí hoặc dầu thủy lực; khí tối đa 10 bar, dầu tối đa 207 bar, nhiệt độ tối đa 121 °C. Mã 1890-060 đã được thay thế bởi 1890-560. | Cấp khí hoặc dầu thủy lực cho cơ cấu quay tốc độ thấp; phải kiểm tra tốc độ, áp suất và toàn bộ chuẩn kết nối trước khi thay. |
Ứng dụng và nguyên tắc chọn mã
Các model trong nhóm được dùng ở những vị trí có chuyển động quay hoặc truyền mô-men, môi chất, áp suất và kiểu kết nối khác nhau. Bảng không thay thế cho catalogue: nó giúp nhận diện model và hướng dẫn những thông số bắt buộc phải kiểm tra. Khi đối chiếu, hãy ưu tiên thông tin ghi trực tiếp trên nhãn thiết bị và bản vẽ giao diện của đúng mã.
Đối với nhu cầu dự phòng, nên tạo danh sách có mã đầy đủ, chức năng, vị trí máy, số lượng, ảnh nhãn và ghi chú phụ kiện. Cách làm này giúp giảm thời gian tìm mã và hạn chế nguy cơ dừng máy vì chọn nhầm thiết bị có ngoại hình tương tự.
Hướng dẫn đối chiếu trước khi đặt hàng
Bước một là xác định đúng model/SKU. Bước hai là so sánh thông số cơ khí, kết nối và giới hạn vận hành. Bước ba là mở bài chi tiết của từng model trong danh sách để kiểm tra thông tin đã xác nhận. Nếu dữ liệu trên nhãn khác với bảng, hãy lấy thông tin thực tế làm ưu tiên và gửi kèm ảnh để kiểm tra lại.
Model cùng nhóm
Các bài chi tiết dưới đây trình bày từng cấu hình cụ thể, để quá trình đối chiếu tự nhiên hơn theo đúng nhu cầu thay thế:
- Khớp nối quay Deublin 1109-044-212

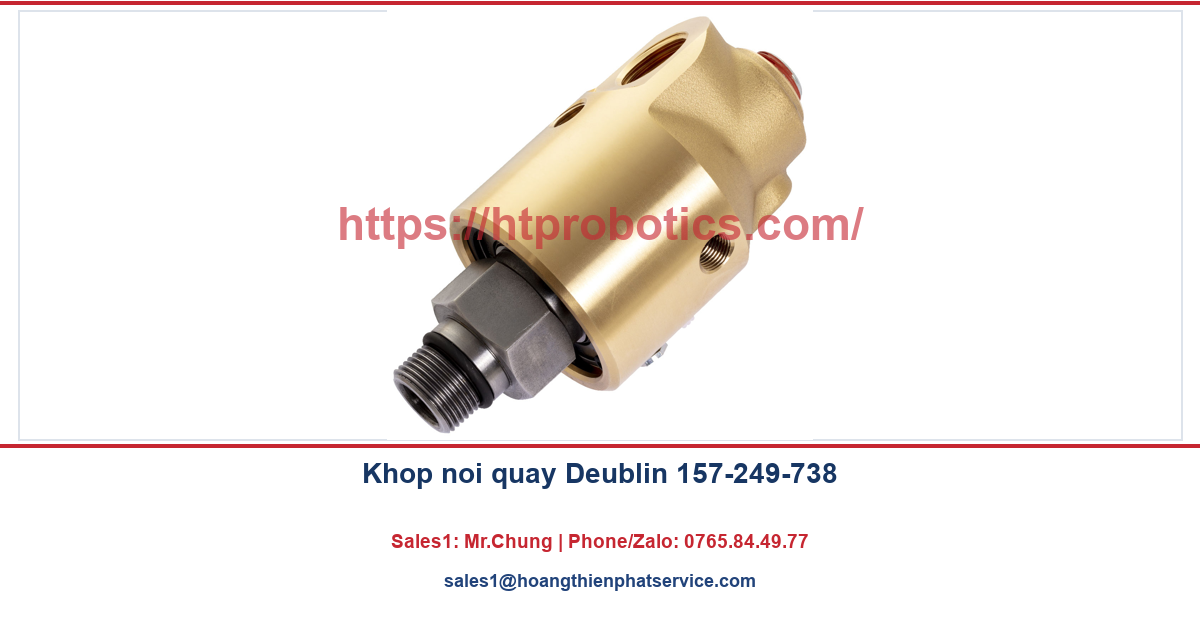

- Khớp nối quay Deublin 157-249-738
- Khớp nối quay Deublin 157-016-738
- Khớp nối quay Deublin 1205-000-003
- Khớp nối quay Deublin 1890-560 thay thế 1890-060
Thông tin dòng sản phẩm có thể tham khảo thêm từ tài liệu kỹ thuật của Deublin. Cấu hình cuối cùng luôn cần xác minh lại theo thiết bị đang lắp.
Tư vấn báo giá
Để đối chiếu nhanh, hãy gửi model/SKU đầy đủ, ảnh name plate, ảnh vị trí lắp và yêu cầu vận hành. HTProbotics sẽ kiểm tra cấu hình trước khi báo giá.
Sales1: Mr.Chung
Phone/Zalo: 0765.84.49.77
Email: sales1@hoangthienphatservice.com
Website: htprobotics.com
