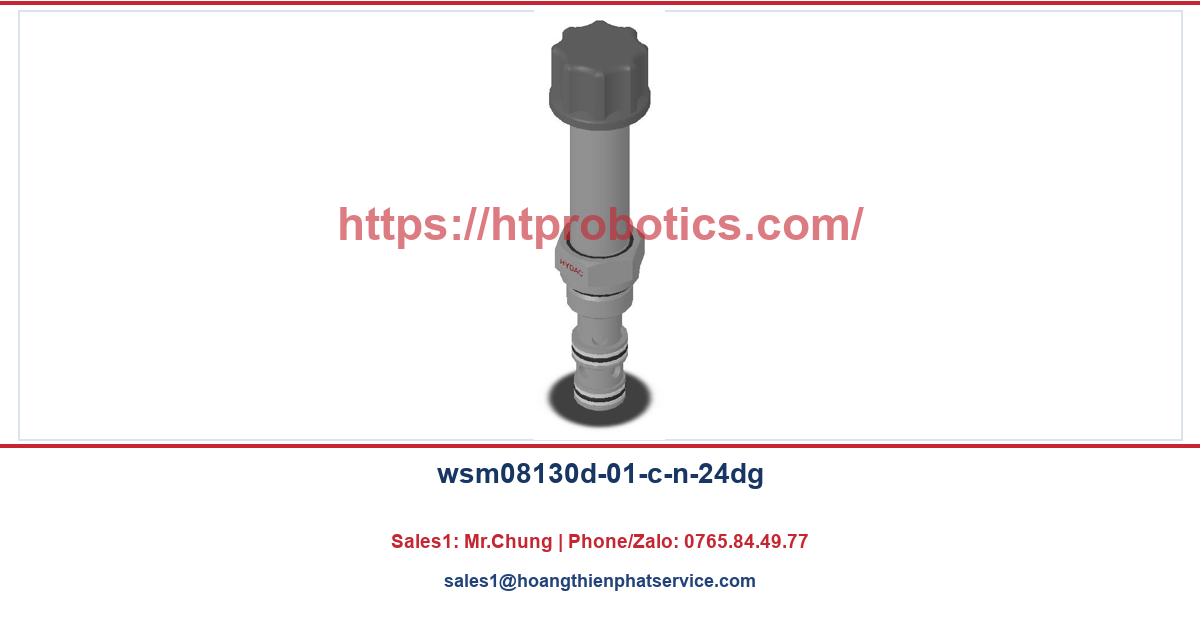

Van cartridge 3/2 HYDAC WSM08130D-01-C-N-24DG là mã van thủy lực HYDAC cần được đối chiếu đúng trước khi thay thế. Nội dung dưới đây tổng hợp thông số cụ thể, ứng dụng và các bước kiểm tra phù hợp cho model WSM08130D-01-C-N-24DG.
Mục lục
Tổng quan Van cartridge 3/2 HYDAC WSM08130D-01-C-N-24DG
Van cartridge thường nằm trong block manifold hoặc thân in-line, vì vậy ngoại hình và điện áp coil không đủ để xác định mã thay thế. Cần đối chiếu toàn bộ order code, sơ đồ thủy lực, khoang gia công, vật liệu phớt, chức năng mạch, body lắp và điều kiện vận hành thực tế. Hai van cùng 24 VDC có thể khác số cửa, trạng thái mất điện hoặc chiều dòng chảy. Thay sai có thể gây rò rỉ, không lắp được block, đảo trạng thái cơ cấu hoặc ảnh hưởng logic an toàn.
Trước khi tháo thiết bị cũ, cần dừng máy theo quy trình, xả áp dư và ghi nhận vị trí van. Chụp rõ name plate, coil, đầu nối, mặt block và sơ đồ dây. Sau khi thay, kiểm tra độ kín, nhiệt độ coil và phản ứng của cơ cấu ở tải thấp. Không tự thay đổi áp suất van an toàn hoặc câu tắt liên động để thử van. Lưu lượng và áp suất catalogue cần được xem trong toàn bộ mạch vì độ nhớt dầu, nhiệt độ, body và hướng dòng đều ảnh hưởng áp suất rơi.
Thông số kỹ thuật WSM08130D-01-C-N-24DG
| Model / SKU | Thông số kỹ thuật | Ứng dụng |
|---|---|---|
| WSM08130D-01-C-N-24DG | Van cartridge 3/2 kiểu poppet, điều khiển trực tiếp; khoang 08130, phớt NBR, coil 24 VDC DIN EN 175301-803, lưu lượng tối đa 22 l/min, áp suất tối đa 350 bar; mã vật tư 3229152. | Dùng trong mạch pilot, mạch xả/chuyển hướng dầu và block manifold cần chuyển đổi ba cửa. |
Hậu tố trong mã là một phần của cấu hình. Cần xác nhận lại coil, đầu nối và body có xuất hiện cùng mã gốc hay không. Đừng suy luận từ một phần series hoặc từ ảnh sản phẩm khác.
Ứng dụng thực tế
Dùng trong mạch pilot, mạch xả/chuyển hướng dầu và block manifold cần chuyển đổi ba cửa. Chức năng cuối cùng phải dựa trên sơ đồ, vì cùng model có thể nằm ở các vị trí ngắt, chuyển hướng, xả áp hoặc pilot tùy thiết kế block.
Van cartridge thường nằm trong block manifold hoặc thân in-line, vì vậy ngoại hình và điện áp coil không đủ để xác định mã thay thế. Cần đối chiếu toàn bộ order code, sơ đồ thủy lực, khoang gia công, vật liệu phớt, chức năng mạch, body lắp và điều kiện vận hành thực tế. Hai van cùng 24 VDC có thể khác số cửa, trạng thái mất điện hoặc chiều dòng chảy. Thay sai có thể gây rò rỉ, không lắp được block, đảo trạng thái cơ cấu hoặc ảnh hưởng logic an toàn.
Trước khi tháo thiết bị cũ, cần dừng máy theo quy trình, xả áp dư và ghi nhận vị trí van. Chụp rõ name plate, coil, đầu nối, mặt block và sơ đồ dây. Sau khi thay, kiểm tra độ kín, nhiệt độ coil và phản ứng của cơ cấu ở tải thấp. Không tự thay đổi áp suất van an toàn hoặc câu tắt liên động để thử van. Lưu lượng và áp suất catalogue cần được xem trong toàn bộ mạch vì độ nhớt dầu, nhiệt độ, body và hướng dòng đều ảnh hưởng áp suất rơi.
Đối chiếu trước khi thay
Kiểm tra lần lượt mã đầy đủ và hậu tố; chức năng 2/2 hoặc 3/2; khoang lắp; body; phớt; coil; đầu nối; điện áp; áp suất, lưu lượng và nhiệt độ dầu. Khi thiếu dữ liệu, cần dùng ảnh name plate hoặc catalogue thay vì chọn mã gần giống. Xem thêm nhóm van cartridge điện từ HYDAC WSM. Tham chiếu kỹ thuật: tài liệu sản phẩm.
Thông số của WSM08130D-01-C-N-24DG được đối chiếu thêm với tài liệu kỹ thuật WSM08130D; cấu hình cuối cùng vẫn cần xác nhận theo nhãn thiết bị đang lắp.
Tư vấn báo giá
Gửi ảnh name plate, mã đầy đủ, ảnh vị trí lắp và thông số áp suất/lưu lượng để HTProbotics đối chiếu trước khi báo giá.
